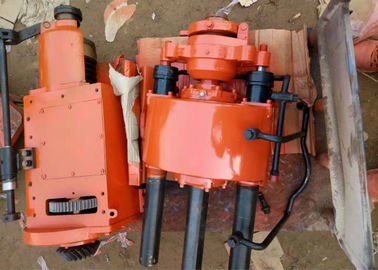

| 종류: | 드릴 자이레이터 어셈블리 | 모델 번호: | GK-180 / GK 200 / XY-1A / XY-1B |
|---|---|---|---|
| 적용: | 지질학 드릴 기계 | certification: | ISO9001 |
| 적용: | 자동차 | 색상: | 고객 요청 |
| 강조하다: | 드릴링 장비 부품,드릴링 리그 부속품 |
||
| 기인하다 | 값 |
|---|---|
| 유형 | 드릴 자이터 어셈블리 |
| 모델 번호 | GK-180 / GK 200 / XY-1A / XY-1B |
| 애플리케이션 | 지질 시추기, 자동차 |
| 인증 | ISO9001 |
| 색상 | 고객 요청 |
구조:자이레이터의 대부분은 수직 샤프트 박스에 설치됩니다. 작은 베벨 기어는 스플라인을 통해 내부 기어 샤프트에 장착됩니다. 링 시트에는 링 모양의 "T"볼트가 있으며 5 개의 "T"볼트와 결합됩니다. 슬리브가 고정되고 "T"볼트의 너트를 풀어서 각도 드릴링을 달성하기 위해 자이레이터의 틸트 각도를 조정할 수 있습니다.
| GK-200 유형 | |
|---|---|
| 드릴링 깊이 | 맥스. 200m |
| 스핀들 속도 | (4 단) 115 230 505 1010r/m |
| 구멍 직경 | 맥스. 300mm |
| 스핀들 스트로크 | 450kmm |
| 드릴로드 직경 | 50mm |
| 스핀들 풀다운 | 맥스. 15kn |
| 스핀들 리프팅 용량 | 맥스. 25kn |
| 각도 범위 | 90-75 |
| 오일 펌프 | 워터 펌프 | ||
|---|---|---|---|
| 모델 | YBC-20/125 | 모델 | 수평 왕복 운동 단일 작용 피스톤 펌프 |
| 정격 압력 | 12.5MPA | 작동 압력 | 맥스. 1.2MPA |
| 흐름 속도 | 20ml/r | ||
| 정격 속도 | 2000R/분 | ||
| 감아 올리기 | 파워 (디젤) | ||
|---|---|---|---|
| 맥스. 리프팅 용량 | 15kn | 모델 (디젤 엔진) | 1115 |
| 호이 스팅 드럼 혁명 | 20.39.85.170R/m | 평가 된 전력 | 20kW |
| 드럼 직경 | 140mm | 정격 속도 | 2200r/m |
무게:약 525kg
크기:1433x697x1273mm
자이레이터와 기어 박스의 연결은 기어 박스 본체의 포탑 시트를 8 볼트로 고정시키는 것입니다. 큰 베벨 기어는 키를 통해 수직 부싱과 연결되며 수직 부싱은 육각형 구멍을 통해 수직 자동차와 연결되어 수직 샤프트를 구동하여 수직 샤프트에서 수직 샤프트를 회전시킵니다. 슬리브는 축 방향으로 이동할 수 있으며, 피스톤로드와 빔을 상부 챔버 또는 실린더의 하부 챔버로 밀어 움직이면 움직임이 실현됩니다.
상단 샤프트에는 상단 슬리브가 종료되고 상단 슬리브에는 6 개의 스틸 볼이 제공됩니다. 방지 방지 핸들이 아래쪽으로 눌려지면, 6 개의 강철 볼은 내부 재킷을 통해 수직 샤프트의 중심을 향해 밀고 드릴 파이프의 반원형 통신 홈이 상단 샤프트에 포함됩니다. 내부에는 드릴 파이프가 기계에 고정되어 드릴의 움직임을 깨닫습니다. 핸들이 들어 올리면 스틸 볼은 드릴 파이프에서 분리되어 반전 될 수 있습니다.
수직 샤프트 스트로크의 스케일을 표시하기 위해, 육각형 구멍이있는 상단 슬리브가 수직 샤프트의 상단에 배열되고, 로타리 운동은 육각형 기계의 드릴 파이프로 전송 될 수있다.
