제품 상세 정보:
결제 및 배송 조건:
|
| 종류: | 회전식 시추기 | 색상: | 고객용입니다 |
|---|---|---|---|
| 모델 번호: | XY-1A | 전압: | 220 / 380V |
| 사용: | 무티 목적 | 적용: | 우물 드릴링 장비 |
| 강조하다: | 수평한 드릴링 리그,수평한 우물 훈련 |
||
고속 엔지니어링 드릴링 리그, 수평 및 방향 드릴링
특징:
* 수압 공급 장치, 높은 드릴 효율, 노동력을 줄입니다.
* 리그에는 상단 구형 턱 고정 장치와 정지없이 교체 할 수있는 육각 구동 굴착 막대가 장착되어 있으며 효율이 높고 안전하고 신뢰할 수 있습니다.
* 구멍 바닥 압력 측정기가 장착되어 구멍 내부의 상태를 제어하기 위해 압력을 나타냅니다.
* 컴팩트 구조, 작은 부피, 가벼운 무게, 높은 분리 가능성, 쉬운 운송 및 평야 또는 산악 지역에서 작업에 적합합니다.
주요 매개 변수
| 유닛 머신 매개 변수 | |
| 뚫어 진 깊이 | 30~150m |
| 굴착 막대기 칼리버 | 50 42mm |
| 끝 구멍 칼리버 | 75 46mm |
| 최대 열기 열기 | 220mm |
| 굴착 각도 | 90°~75° |
| 굴착 무게 (전력을 포함하지 않음) | 610kg |
| 단위 기계 차원 | 20.9m x 1.3m |
| 스핀들 | |
| 스핀드 속도 | 130, 300, 480, 730, 830, 1045r/min |
| 스핀드 스트록 | 450mm |
| 호프 | |
| 최대.일선 승강력 | 1600kg |
| 단선 승강속도 | 1.06, 0.67, 0.32m/s |
| 와이어 로프 칼리버 | 13mm |
| 와이어 로프 큐브 메이저 | 35m |
| 헐그 플러드게이트 칼리버 | 254mm |
| 포착 밸브 벨트 너비 | 50mm |
| 굴착기와 구멍 사이의 거리 | 230mm |
| 진흙 펌프 | |
| 종류 | 수평 단일 우르나 쌍용 액션 |
| 이동 | 170L/분 |
| 최대 압력 | 1.5Mpa |
| 작업 압력 | 0.7Mpa |
| 힘 | |
| 디젤 엔진 | S1105 18HP |
| 전기 모터 | Y160M4 15KW |

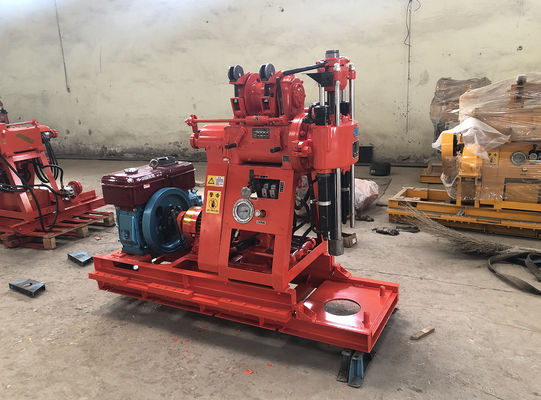

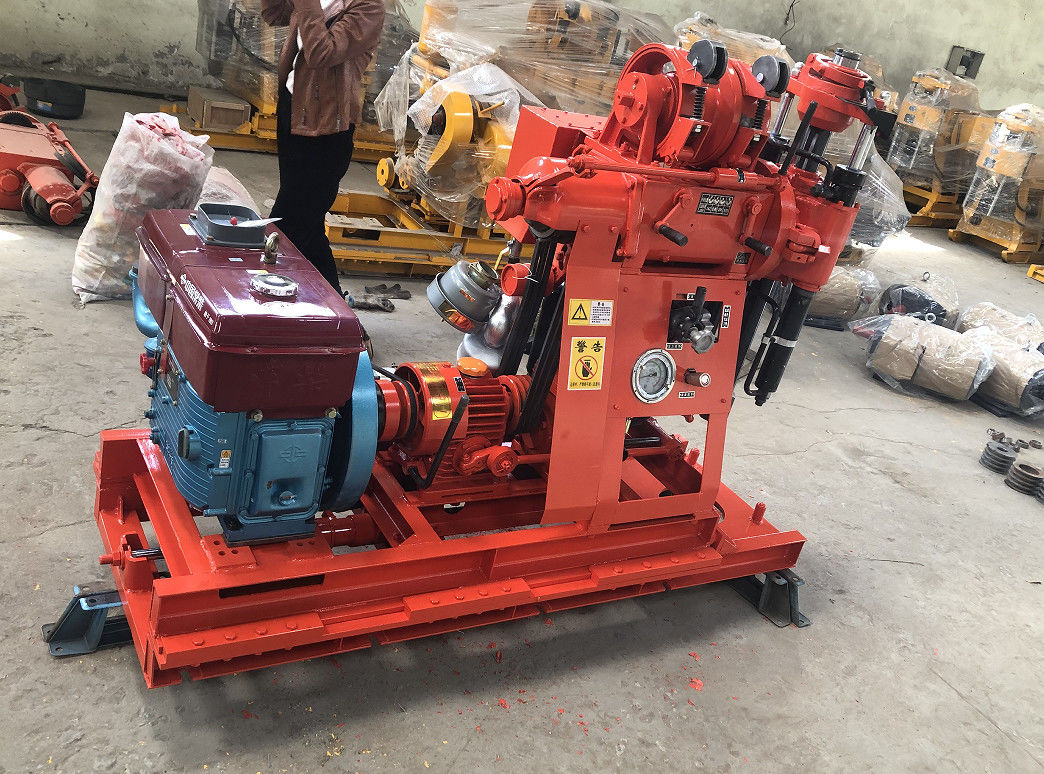

XY-1A Core Drilling Rig는 가벼운 타입의 기계로 고속으로 수압 공급된다. XY-1A (YJ) 와 XY-1A-1은 XY-1A의 기초를 기반으로 설계되었다.
응용 프로그램:
* 단단한 광물 매장, 엔지니어링 지질학적 조사 및 콘크리트 구조물 검사 구멍의 일반 탐사 및 조사.
* 다이아몬드 드릴 비트, 합금 드릴 비트 및 철강 롤러 드릴 비트 등은 다른 지질 구조에 따라 굴착 할 수 있습니다.
* 최종 구멍의 지름이 각각 75mm 및 46mm일 때, 명목 구멍 깊이는 각각 100m 및 180m입니다.
각 구멍에서 뚫어지는 구멍의 110%를 초과합니다.최대 허용 구멍 지름은 150mm입니다.
