제품 상세 정보:
결제 및 배송 조건:
|
| 종류: | 지질학 굴착 장치 기계 | 전압: | 220v |
|---|---|---|---|
| 모델 번호: | XY-3 | 크기 (L*W*H): | 1580*656*1048mm |
| 사용: | 우물, 철도, 코어 드릴링 | 천공 직경: | 80-130MM |
| 리프팅 포스: | 9600N | ||
| 강조하다: | DTH 드릴링 기계,물 시추공 드릴링 기계 |
||

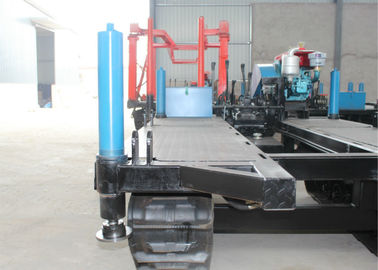

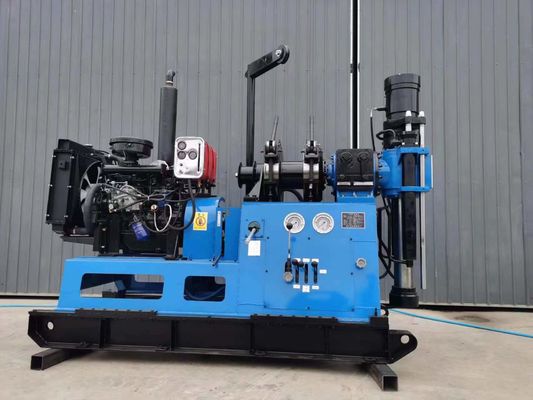

크롤러 타입 XY-3 지질 시추기 (철도/코어 시추용)
사양:
1. 유압 제어
2. 공학 지질 조사, 수문, 관정, 고층 건물, 댐, 항만
교량, 석유 탐사 등
3. 유압 모터, 유압 펌프, 퀵 조인트 등은 미국에서 수입
4. 강력하고 유연하며 유지보수가 용이함.
5. 큰 인발력
6. 큰 토크, 넓은 속도 범위
설명
1. 클러치가 연결된 상태에서 벨트가 앞쪽으로 회전하지 않음
2. 리그 2와 200은 역회전 또는 역회전 기능이 없음
3. 시추기는 각도 직선 및 경사형 타워로 결정될 수 있으며, 고속 토양 75~90에 최적의 선택입니다.
4. 지면 아래의 활성 드릴 파이프는 가변 직경에 삼익 비트를 추가함
암석 드릴 로드 직경 가변 연결 헤드는 활성 구멍 파이프와 연결되어 드릴 로드와 연결되며, 특정 깊이에서 헤드까지, 2m 깊이 이상에서는 구멍 파이프를 코어 튜브에 넣고, 60미터 깊이는 분말 튜브가 필요합니다.
5. 직경이 비트로 변함.
6. 속도를 높이려면 감속기 벨트 회전이 필요하며, 시추 속도가 더 빠르지만 시추기의 내구성은 낮습니다.
7. 작업 효율: 토층 완료, 하루 60미터 시추. 일반 지층 16, 7미터.
8. 유압유는 32번 오일, 추운 곳은 42번 사용
9. 와이어 로프와 리프팅 장치의 연결. 엘리베이터는 드릴 파이프/활성 드릴 파이프를 당기기 위해 로프에 매달려 있으며, 와이어 로프의 길이는 드릴 타워에 의해 결정됩니다.
10. 석탄 광산 갱도 시추기는 사용 가능하며, 없는 경우도 있습니다.
| XY-3C 시추기 | 구멍 기계 매개변수 | |||||
| 시추 깊이 | 530m | |||||
| 구멍 직경 | 75-530mm | |||||
| 구멍 직경 | 300mm | |||||
| 최종 구멍 직경 | 75mm | |||||
| 파이프 | f60 | |||||
| 시추공 경사 | 90°--65° | |||||
| 수직 샤프트 | ||||||
| 수직 샤프트 전진 속도 | 32-1057r/min | |||||
| 수직 역회전 속도 | 29-137r/min | |||||
| 수직 스트로크 | 600mm | |||||
| 수직 내부 구멍 직경 | 96mm | |||||
| 수직 샤프트 호이스트 용량 | 60KN | |||||
| 주 권선 | ||||||
| 단일 로프 권선 속도 | 0.5-1.9m/s | |||||
| 와이어 로프 직경 | 12.5mm | |||||
| 단일 로프 호이스트 용량 | 30KN | |||||
| 드럼 직경 | 300mm | |||||
| 드럼 용량 | 65m | |||||
| 머드 펌프 (옵션) | ||||||
| 수평 삼단 BW-250 타입 머드 펌프 BW-250 머드 펌프 | ||||||
| 유량 | 250L/min | |||||
| 작업 압력 | 80kgcm2 | |||||
| 흡입 파이프 직경 | 76mm | |||||
| 배출 파이프 직경 | 51mm | |||||
| 기어 펌프 | ||||||
| 이중 기어 오일 펌프 | CBF-F63/25 | |||||
| 전방 유량 압력 | 63L/min 20Mpa | |||||
| 후방 유량 압력 | 25L/min 20Mpa | |||||
| 시추기 동력 | ||||||
| 디젤 엔진 | YN27/39kw/2400rpm | |||||
| 모터 | Y180L-4/22kw | |||||
| 중량 및 크기 | ||||||
| 시추기 중량 | 3600kg | |||||
| 전체 치수 | 3500*1900*2600mm | |||||
