| 모델 번호: | 150 | 사용: | 물 우물, 철도 |
|---|---|---|---|
| 오일펌프 타입: | YBC -20/125 | 디젤 엔진: | 1115 |
| 작업압력(Mpa): | 1.3 | 드릴링 리그 드릴링 직경 (MM): | 75,91,110,130,150,300 |
| 거리를 떠나십시오: | 300mm | ||
| 강조하다: | 물 시추공의 시추 장비,유압 우물 드릴링 기계 |
||

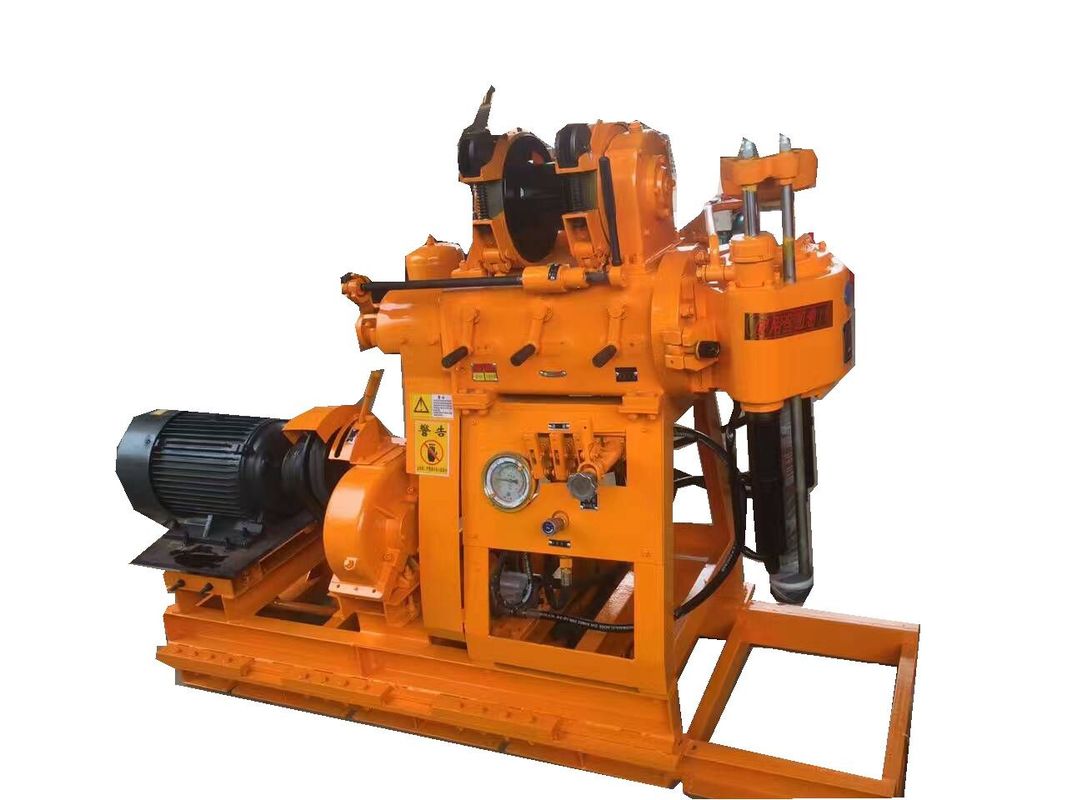

New Stone Tan ST-150 Water Well And Core Borehole Drilling Rig
설명
ST-150 Water Well And Core Borehole Drilling Rig는 유압 자동 이송 메커니즘을 갖춘 경량 얕은 구멍 드릴링 장비입니다. 주로 탐사, 지구물리 탐사, 도로 및 건물 탐사, 소형 우물 드릴링 등에 적용됩니다.
| ST-150 Water Well And Core Borehole Drilling Rig | |
| 드릴링 직경(mm) | 75,91,110,130,150 |
| 드릴링 깊이 (m) | 150,100,70,50,30 |
| 드릴 파이프 직경 (mm) | 42,50 |
| 드릴링 각도(°) | 90~75 |
| 장비 크기(L * B * H) | 1730 * 860 * 1360 (mm) |
| 리그 무게 (엔진 제외) | 600 |
| 이동 장치 | |
| 이동 거리 | 350mm |
| 이동 거리 | 300mm |
| 자이레이터 | |
| 스핀들 속도 (4단 기어) (r/min) | 115,230,505,1010 |
| 스핀들 이동 거리(mm) | 450 |
| 스핀들 무부하 최대 이동 속도(m/s) | 0.05 |
| 스핀들 무부하 최대 하강 속도(m/s) | 0.067 |
| 스핀들 최대 이송 압력(KN) | 15 |
| 스핀들 최대 인상력(KN) | 25 |
| 스핀들 최대 출력 토크(KN• m) | 1.5 |
| 윈치 어셈블리 | |
| 윈치 최대 인상력 (단일 로프) | 20 |
| 릴 속도 (r/min) | 20,39,85,170 |
| 릴 원주 속도(m/s) | 0.172,0.345,0.738,1.476 |
| 릴 직경(mm) | 140 |
| 와이어 로프 직경(mm) | 9.3 |
| 와이어 로프 밀도 (m) | 40 |
| 브레이크 직경(mm) | 278 |
| 브레이크 밴드 폭 (mm) | 50 |
2. 정의 및 목적
정의: 코어 드릴링 장비는 주로 드릴링 도구를 구동하여 지하를 드릴링하고 물리적 지질 데이터를 얻는 데 사용되는 코어 드릴링 장비의 일종입니다. 탐사 또는 광물 자원 개발 분야에서 사용되는 기계 장비입니다.
목적: 주로 금속 및 비금속 고체 광물의 조사 및 탐사에 사용되며, 엔지니어링 지질 탐사, 수문 지질 조사, 석유 및 가스전 조사 및 탐사, 우물 드릴링 등에도 사용할 수 있습니다.
3. 작동 원리
동력 시스템: 디젤 엔진, AC 또는 DC 모터 등을 통해 동력을 생성하여 드릴링 장비의 다양한 시스템에 에너지 지원을 제공합니다.
전송 시스템: 동력 시스템에서 제공하는 동력은 기계적 전송, 유압 전송, 유압 전송 및 전기 전송을 통해 회전, 인상 및 머드 순환과 같은 드릴링 장비의 다양한 작업 실행 메커니즘으로 전송 및 분배됩니다.
회전 시스템: 턴테이블, 파워 헤드, 수직 샤프트, 수도꼭지, 액티브 드릴 로드 등으로 구성되어 드릴 비트를 회전시켜 지층 암석을 파쇄합니다.
인상 시스템: 드릴링 작업 중 드릴링 도구를 인상하고, 완료 작업 중 케이싱을 인상하며, 드릴링 작업 중 드릴링 압력을 제어합니다.
머드 순환 시스템: 머드 펌프, 머드 표면 매니폴드, 머드 피트, 머드 고상 제어 장치 및 머드 준비 장치 등을 포함하여 드릴링 유체의 순환을 유지하고, 드릴 비트에 의해 지층이 파쇄되어 생성된 암석 파편을 우물 바닥에서 제거하여 표면으로 운반하는 동시에 드릴 비트와 드릴링 도구를 냉각 및 윤활합니다.
