| 모델 번호: | GY300 | 드릴 파이프 길이: | 4.2M |
|---|---|---|---|
| 사용: | 지질학 및 광물 탐사 | 드릴링 방법: | 이수굴착 |
| 맥스 방추 속도: | 30-1050r/분 | 머신명: | 작은 그라우팅 구멍 윈치용 시추공 드릴링 장비 |
| 전력 유형: | 디젤 | 종류: | 코어 드릴링 장비 |
| 강조하다: | 락 코어 드릴링 머신,지질 드릴링 기계 |
||

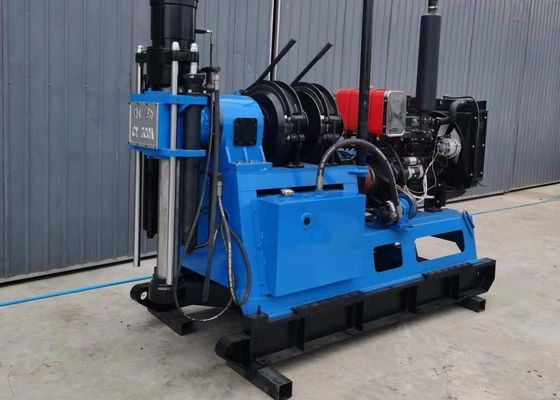

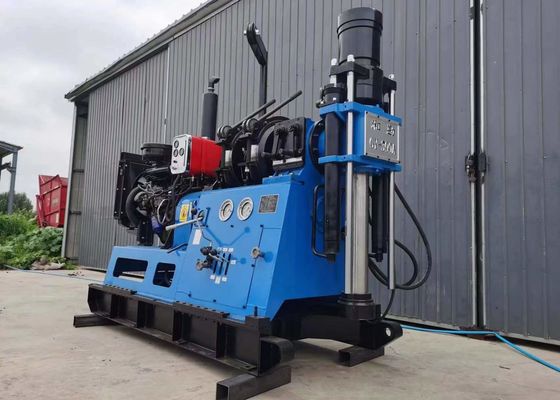

GY300m 소형 웅덩이 윙치용 구멍 뚫기 리그
적용
Gy-300 드릴링 리그는 중형 및?? 은 구멍의 핵 드릴링 리그입니다. 그것은 합금과 다이아몬드를 기반으로하는 크고 작은 칼리버 핵 드릴링에 적합 할뿐만 아니라,또한 공학 지질 조사 및 공학 건설 공학, 수력 공학, 고속도로, 철도, 항구 및 기타 분야.
기술 사양
1뚫기 용량 | ||||
코어 뚫기 | ||||
| 굴착 파이프 종류 | 스펙 | 굴착 깊이 | ||
| 가정용 파이프 | 내부적으로 두꺼운 굴착 파이프 | 42mm | 480m | |
| 50mm | 350m | |||
| 60mm | 250m | |||
| 철선 노어 뚫기 파이프 | 55.5mm | 400m | ||
| 71mm | 290m | |||
| 89mm | 230m | |||
| DCDMA (다이아몬드 코어 드릴 제조업체 협회) | 철선 노어 뚫기 파이프 | | 440m | |
| 290m | |||
| 195m | |||
| 135m | |||
| 2뚫어지는 각도 | 0°~360° | |||
| 3엔진 | 모델 | 힘 | 속도 | 무게 |
| 전기 엔진 | Y180L-4 | 22KW | 1470 r/min | 190kg |
| 디젤 엔진 | 4L68 | 24KW | 1500 r/min | 215kg |
| 4- 기라터 | ||||
| 타입: 쌍 실린더 수압 공급 기계 로터리 수직 샤프트 | ||||
| 구멍 지름 | 80 | |||
| 수직 축 속도 | ||||
| 앞으로 회전 (R / min) | 58 101 160 221 234 406 640 885 | |||
| 역 회전 (R / min) | 46 183 | |||
| 수직 샤프트의 최대 토크 | 3000NM | |||
| 수직 축 도동 | 600MM | |||
| 수직 셰프트의 최대 들어올림 용량 | 60KN | |||
| 수직 샤프트의 최대 압력화 | 100KN | |||
| 5린치 | ||||
| 타입: 행성 변속기 변속기 | ||||
| 철사선 지름 | φ 14mm | |||
| 스틸 철 로프 용량 | 45m (5층) | |||
| 단일 로프의 최대 승강력 | 30KN | |||
| 철사선을 들어올리는 속도 | ||||
| 드럼 선형 속도 | M / s) 0.45 0.785 1.24 1.71 | |||
6- 클러치 | ||||
| 7- 수압 시스템 | ||||
| (1) 시스템 압력 | ||||
| 정량 압력 | 8Mpa | |||
| 최대 압력 | 10MPa | |||
| 2) 오일 펌프 | ||||
| 종류 | 기어 오일 펌프 (cb-e25) | |||
| 이동 | 20ml / R | |||
| 가속도 | 1500r / min | |||
| 정량 압력 | 16MPa | |||
| 최대 압력 | 20MPa | |||
| 8프레임 | ||||
| 종류 | 스키드 타입 (글라이딩 베이스가 있는) 460mm의 도로를 가진 드릴링 리그 | |||
| 오리피스 거리에 자리를 내주십시오. | 260mm | |||
| 9부착장 전체 차원 | ||||
| 10부착장 무게 (전기 기계를 제외) | 약 1300kg | |||
GY300 물 우물 뚫기 기구에는 특징이 있습니다:
1자동 수압 공급 장비를 채택하고, 드릴 효율을 향상
2. 멈추지 않고 굴착 막대기 교체 할 수 있습니다
3중앙집중된 손잡이, 간편한 조작, 안전하고 신뢰할 수 있습니다.
4부어 리그, 펌프 및 디젤 엔진은 컴팩트한 구조를 보장하고 공간을 절약하기 위해 공통의 기본 프레임에 설치되어 있습니다.
5무게는 가볍고, 분리 가능성도 높고, 평야와 산악지역에서의 운용에 편리합니다.
굴착장에는 다음과 같은 특징이 있습니다.
1부어 리그에는 많은 (8 기어) 회전 속도 단계와 합리적인 회전 속도 범위가 있습니다.
2. 낮은 회전 속도, 높은 토크, 넓은 응용 범위, 고속 굴착 및 저속 큰 구멍 굴착 방사선 굴착에 사용할 수 있습니다.
3. 두 개의 역속으로, 구멍에서 사고를 처리 할 때 노동 강도가 높지 않으며 낮에는 안전합니다.
4부어 리그의 설치 전력은 크며 디젤 엔진 또는 모터로 장착 할 수 있습니다.
5진출기구 구조는 진보되어 있으며, 레이아웃은 합리적이며, 가연하고 안정적인 운영이며, 유지, 유지 및 수리도 쉽습니다.
6- 굴착기는 작은 부피, 가벼운 무게와 좋은 분리 능력을 가지고 있습니다.
7굴착 기기의 수직 샤프트는 600mm의 공급 거리를 가지고 있으며, 이는 굴착 효율을 향상시키고 붙는 사고를 줄이는 데 도움이됩니다.
8안정적인 이동, 간단하고 신뢰할 수 있는 고정, 높은 속도 절개의 좋은 안정성, 큰 구멍 개척 거리.
9WOB 미터는 기름으로 채워진 충격 방지 구조로, 간단한 스케일, 정확한 표시 및 긴 서비스 수명.
10부착 기기의 턱은 가압 스핀 유형이며, 안정적으로 클램프되어 있으며 활성 부착 파이프를 손상시키지 않습니다.
