제품 상세 정보:
결제 및 배송 조건:
|
| 조건: | 새로운 | 종류: | 토양 검정 굴착 장치 |
|---|---|---|---|
| 전력 유형: | 디젤 | 모델 번호: | xy-1 |
| 사용: | 우물 | 전압: | 380v |
| 전원(w): | 11kW | 크기 (L*W*H): | 2750*950*1600mm |
| 무게: | 810 킬로그램 | 인증: | ISO CE |
| 천공 깊이: | 150m | 보증: | 1년 |
| 강조하다: | 토양 표본 시험 장비,토양 시험 드릴링 리그 |
||

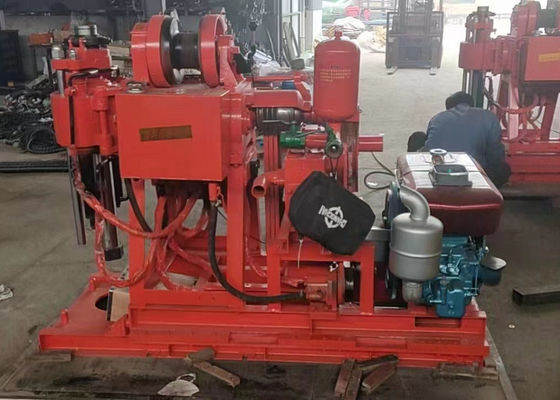

코어 드릴은 동력, 리프팅 힘 및 토크 헤드램프 전달이 큰 유압식 공급 드릴입니다. 육각형 수직 샤프트의 속도는 71r/min에서 790r/min까지 다양합니다. 산업 및 민간 건설, 철도, 교량, 수력 발전 및 기타 부서의 공학 지질 탐사 및 소형 우물 시추에 적합합니다.
1.1 적용
1.1.1 정찰, 지구 물리 탐사, 도로 및 건물 탐사, 발파 구멍 및 기타 시추 공학에 적합합니다. 1.1.2 합금, 강철, 그릿 및 강철 드롭 비트는 다른 지층에 따라 선택할 수 있습니다.
1.1.3 2-9 등급의 모래 점토 및 암반층을 시추할 수 있습니다.1.1.4 정격 시추 깊이는 100미터이며 최대 120미터를 초과하지 않아야 합니다. 1.2 특징1.2.1 유압 공급 메커니즘은 시추 효율을 향상시키고 노동 강도를 줄일 수 있습니다.
1.2.2 볼 장착 카드 축복 메커니즘은 척을 대체하여 레버를 멈추지 않고 작동할 수 있으며 작동이 쉽고 안전하며 신뢰할 수 있습니다.
1.2.3 구멍 압력 게이지는 구멍 내부의 상황을 쉽게 파악할 수 있는 압력을 표시합니다.
1.2.4 핸들 집중, 쉬운 작동.
1.2.5 컴팩트합니다. 드릴, 워터 펌프 및 디젤 엔진은 동일한 베이스에 설치되어 있어 공간을 적게 차지합니다.
1.2.6 가볍고 분해 강도가 강하며 제거가 쉽습니다. 평야와 산악 지역 모두에서 사용할 수 있습니다.
시추 장비
시추 직경(mm)
110
시추 깊이(m)
| 100 | |
| 시추 파이프 직경(mm) | 42 |
| 시추 각도(°) | 오일 펌프 유형 |
| 장비 크기(L * B * H) | 1640* 1030 * 1440 (mm) |
| 장비 무게(엔진 제외) | 500 |
| 회전 장치 | 스핀들 속도(4단) (r/min) |
| 142,285,570 | 스핀들 이동 거리(mm) |
| 450 | |
| 스핀들 무부하 리프팅 최대 이동 속도(m/s) | 0.05 |
| 스핀들 무부하 낙하 최대 이동 속도(m/s) | 0.067 |
| 스핀들 최대 공급 압력(KN) | 15 |
| 스핀들 최대 리프팅 힘(KN) | 25 |
| 스핀들 최대 출력 토크(KN• m) | 0.5 |
| 윈치 어셈블리 | 윈치 최대 리프팅 힘(단일 로프)(KN) |
| 10 | 릴 속도(r/min) |
| 55,110,220 | |
| 릴 원주 속도(m/s) | 0.42,0.84 ,1.68 |
| 릴 직경(mm) | 145 |
| 와이어 로프 직경(mm) | 9.3 |
| 와이어 로프 밀도(m) | 27 |
| 브레이크 직경(mm) | 230 |
| 브레이크 밴드 폭(mm) | 50 |
| 워터 펌프 | 펌프 유형 |
| 수평 단일 실린더 이중 작용 | 최대 유량(모터)(L/min) |
| 95(77) | |
| 작업 압력(Mpa) | 0.7 |
| 실린더 직경(mm) | 80 |
| 피스톤 스트로크(mm) | 100 |
| 최대 허용 압력(Mpa) | 1.2 |
| 오일 펌프 | 오일 펌프 유형 |
| 기어 펌프 | 정격 압력(Mpa) |
| 12.5 | |
| 정격 유량(ml/r) | 20 |
| 정격 속도(r/min) | 800-2500 |
| 디젤 엔진 또는 모터 | 디젤 엔진 |
| ZS1100 | 정격 출력(KW) |
| 12.1 | |
| 정격 속도(r/min) | 2200 |
| 정격 압력(Mpa) | 11 |
| Jinzhou Shitan Machinery Equipment Co., Ltd. 주요 제품： | 공압 시추 장비 / 공기 시추 장비（ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500, ST-600,ST-800 및 기타 공기 우물 시추 장비.）, 크롤러 우물 시추 장비 / 트레일러 장착 시추 장비 / 우물 시추 장비 / 유압 보어웰 기계 / 경암 시추 장비 / 다이아몬드 코어 드릴 장비 / 지질 시추 장비 / 토양 테스트 시추 장비 / 휴대용 우물 시추 장비（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 및 30 충격 시추 장비,ZLJ 시리즈 터널 시추 장비 및 기타 지질 시추 기계）크롤러 트랙 언더캐리지, 시추 진흙 펌프（BW150,BW160,BW200,BW250,BW850 시리즈 시추 진흙 펌프）, 시추 공기 압축기, 우물 시추 비트（PDC 드릴 비트， 트라이콘 비트， DTH 버튼 비트）, 우물 시추 파이프, 시추 장비 예비 부품( 시추 로드, 시추 로드 조인트, 케이싱 파이프, 케이싱 커플링, 코어 튜브, 코어 튜브 커플링, 리프터, 자동 낙하 해머, 샘플러, SPT 도구, 렌치 포크, 패드 포크, 잠금 조인트), 트랙 운반기 |
| 우수한 품질, 전문적인 애프터 서비스, 주문 환영 | |
