제품 상세 정보:
결제 및 배송 조건:
|
| 종류: | 물 우물 뚫기 기구 | 전력 유형: | 디젤 |
|---|---|---|---|
| 사용: | 우물, 철도, 코어 드릴링 | 천공 깊이: | 100m |
| 크기 (L*W*H): | 1640*1030*1440mm | 드릴 파이프 지름: | 42 밀리미터 |
| 땅속으로 낸 구멍 딥 각도: | 90' ~75 | 방추 속도: | 142, 285, 570(r/분) |
| 모델: | YBC-12/125 | 정격 압력: | 12.5MPa |
| (디젤 엔진을) 모델링하세요: | 1105 | 무게: | 약 500KG |
| 강조하다: | 18 kw 우물 굴착 장치,장비 18 kw를 꿰뚫는 우물,시추공 우물 드릴링 리그 |
||

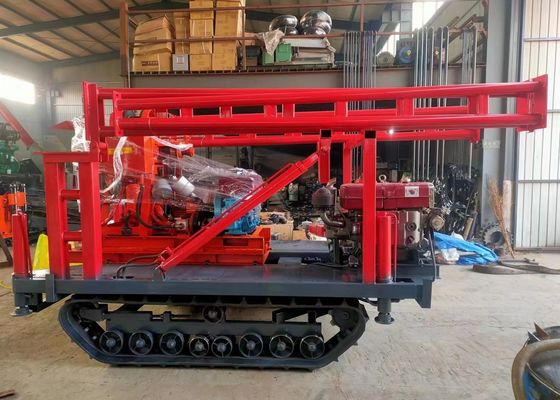

XY-1 작은 구멍 암석 코어 물 우물 뚫기 리그 제조업체
의 적용물 우물 뚫기 기구
XY-1 드릴링 리그는 가벼운 덩어리 뚫기 장치입니다.
지질학적 탐사, 도로 및 건물 탐사 및 소규모 수자원 굴착 등
물 우물 굴착 기기 기술 매개 변수
| 뚫기장 | |
| 뚫기 지름 ((mm) | 110 |
| 뚫기 깊이 (m) | 100 |
| 굴착 파이프 지름 (mm) | 42 |
| 뚫기 각도 ((°) | 90~75 |
| 장비 크기 (L * B * H) | 1640* 1030* 1440 (mm) |
| 리그 무게 (엔진 제외) | 500 |
| 회전기 | |
| 스핀드 속도 (4개 기어) (r/min) | 142,285,570 |
| 스핀드 이동 (mm) | 450 |
| 스핀드 무부하 승강 최대 이동 속도 (m/s) | 0.05 |
| 스핀드 로드 드롭 없이 최대 이동 속도 (m/s) | 0.067 |
| 스핀드 최대 공급 압력 (KN) | 15 |
| 스핀드 최대 승강력 (KN) | 25 |
| 스핀드 최대 출력 토크 (KN•m) | 0.5 |
| 린치 조립 | |
| 린치 최대 승강력 (일개의 로프) ((KN) | 10 |
| 릴 속도 (r/min) | 55,110,220 |
| 릴 둘레 속도 (m/s) | 0.42,0.841.68 |
| 릴 직경 ((mm) | 145 |
| 철사선 지름 ((mm) | 9.3 |
| 철사망 밀도 (m) | 27 |
| 브레이크 지름 ((mm) | 230 |
| 브레이크 밴드 너비 (mm) | 50 |
| 물 펌프 | |
| 펌프 종류 | 수평 단일 실린더 복사 작용 |
| 최대 배압 (모터) ((L/min) | 95(77) |
| 작업 압력 (Mpa) | 0.7 |
| 실린더 지름 (mm) | 80 |
| 피스톤 주름 (mm) | 100 |
| 최대 허용 압력 (Mpa) | 1.2 |
| 오일 펌프 | |
| 오일 펌프 유형 | 기어 펌프 |
| 명목 압력 (Mpa) | 12.5 |
| 명명 흐름 (ml/r) | 20 |
| 명명 속도 ((r/min) | 800-2500 |
| 디젤 엔진 또는 모터 | |
| 디젤 엔진 | ZS1100 |
| 가등식 전력 (KW) | 12.1 |
| 가속도 (r/min) | 2200 |
| 가속 압력 (Mpa) | 11 |
| 모터 타입 | Y160M - 4 |
적용 효과 설명
