제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | XY-1A 지질학 굴착 장치 기계 | 천공 깊이: | 150 미터 |
|---|---|---|---|
| 구멍 직경: | 맞춤형 | 무게: | 500kg |
| 전압: | 380v | 인증: | ISO9001 |
| 전력 유형: | 디젤 | 보증: | 1년 |
| 적용: | 물 착정기, 지질 탐사 | 판매 후 서비스: | 비디오 지원 |
| 강조하다: | 지질 드릴링 조작 XY-1A,150 미터 깊이 지질 드릴링 조작,ISO 인증 지질 드릴링 조작 |
||

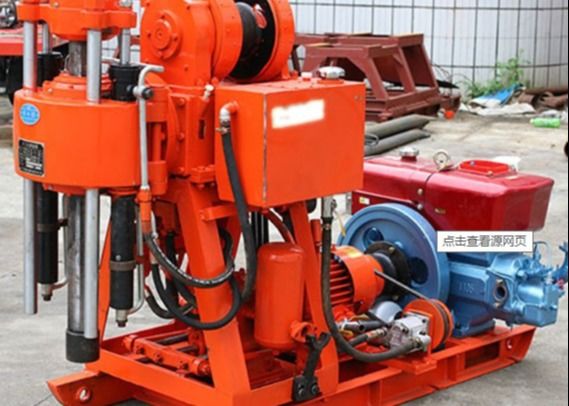

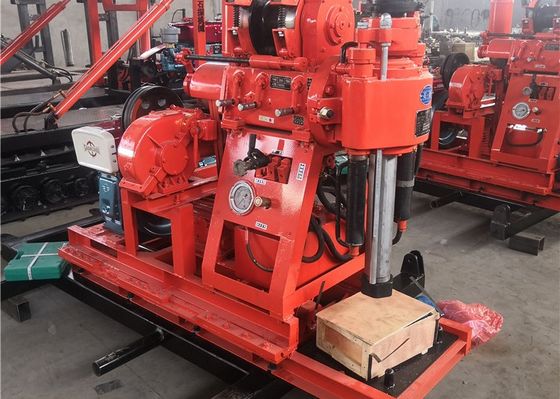

XY-1A 지질 파리 리그 기계
XY-1A 지질 파리 리그 기계 소개
그것은 주로 고체 광물 매장 및 엔지니어링의 지질 조사를 탐색하고 다양한 콘크리트 구조의 검사 구멍에서 사용됩니다.그것은 수압 공급 휴대용 드릴링 리그입니다, 산업 및 민간 건물, 철도, 수력, 교통, 다리,?? 기초 및 기타 건물의 엔지니어링 지질 탐사에 적합합니다.그것은 엔지니어링 조사를위한 휴대용 및 다목적 드릴링 리그입니다. 그것은 주로 고체 퇴적물의 일반 조사 및 엔지니어링 지질 조사에 사용됩니다., 콘크리트 구조의 다양한 검사 구멍 다이아몬드 합금 및 강철 곡물 조각은 다른 지층에 따라 드릴에 선택 될 수 있습니다.이 기계는 또한 지공학적 굴착 작업에 설계되었습니다, 어려운 지형에서 드릴링을 위해 완벽한. 그것은 또한 우수한 성능과 신뢰성을 제공하는 광업 탐사 작업에 대 한 훌륭한 선택입니다.
XY-1A 지질 파리 리그 기계 기술 세부 사항
| 뚫기 지름 ((mm) | 75,91,110,130,150,300 |
| 뚫기 깊이 (m) | 150,100,70,50,30 |
| 굴착 파이프 지름 (mm) | 42,43 |
| 뚫기 각도 ((°) | 90~75 |
| 장비 크기 (L * B * H) | 1700 * 780 * 1274 (mm) |
| 리그 무게 (엔진 제외) | 540 |
| 회전기 | |
| 스핀드 속도 (4개 기어) (r/min) | 140,295,470,790,1010 |
| 스핀드 이동 (mm) | 450 |
| 스핀드 무부하 승강 최대 이동 속도 (m/s) | 0.05 |
| 스핀드 로드 드롭 없이 최대 이동 속도 (m/s) | 0.067 |
| 스핀드 최대 공급 압력 (KN) | 15 |
| 스핀드 최대 승강력 (KN) | 25 |
| 스핀드 최대 출력 토크 (KN•m) | 0.5 |
| 린치 조립 | |
| 린치 최대 승강력 (일개의 로프) ((KN) | 11 |
| 릴 속도 (r/min) | 36,76,121 |
| 릴 둘레 속도 (m/s) | 0.31,0.661.05 |
| 릴 직경 ((mm) | 140 |
| 철사선 지름 ((mm) | 9.3 |
| 철사망 밀도 (m) | 35 |
| 브레이크 지름 ((mm) | 252 |
| 브레이크 밴드 너비 (mm) | 50 |
XY-1A 지질 파리 리그 기계장점:
15개의 기어, 최대 속도는 1045r/min까지 도달하여 드릴 효율을 향상시킵니다.
2. 53 x 59 굴착 막대, 높은 경직성 및 강한 전달 토크가 채택되었습니다.
3이 기계는 국가 특허 기술 --- 콘퍼 클러치, 강력한 변속기 트로크, 간편한 조작 및 유지 보수 무료의 특징으로 장착되어 있습니다.
4린치의 경우, 우리는 큰 모듈 행성 기어를 사용하고 지지 프레임을 추가하여 린치의 올림과 제동 능력을 크게 증가시킵니다.
5수직 스핀드는 회전 기계가 자갈 층 및 다른 복잡한 지질 조건에 충분히 딱딱하다는 것을 보장하기 위해 4 그룹의 베어링에 의해 고정됩니다.
XY-1A 지질 파리 리그 기계로터리 드라이브 프로세스:
디젤 엔진은 구부러기 감소기의 구부러기를 통해 회전하기 위해 벌레에 삼각형 롤리를 구동합니다. V 벨트를 통해 기어 박스의 배하 브래킷에 빈 수갑을 구동하십시오.V 벨트 롤리는 클러치에 의해 연결되어 있습니다, 그리고 힘은 기어박스에 전달됩니다. 기어박스가 속도를 변경 한 후, 기어는 작은 굽기 기어를 구동하기 위해 회전 기어 샤프트와 매시됩니다.큰 굽은 기어와 회전 수직 샤프트클러치가 끊어지면 회전기가 멈춥니다
리스트 드라이브:린치의 움직임은 기어박스에서 전송됩니다. 기어박스의 기어는 기어와 매스되어 있으며, 그 세 가지 속도는 린치의 변속 기어로 전송 될 수 있습니다.그래서 회전 린치의 샤프트를 구동린치는 행성의 기어 메커니즘의 작용과 브레이크를 유지에 의해 들어올릴 수 있습니다.
