제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | XY-1A 공학 굴착 장치 | 전력형: | 디젤 / 13.3kw |
|---|---|---|---|
| 모델 번호: | XY-1A | 드릴 깊이: | 150m |
| 용법: | 우물 | 색: | 노란색, 노란색 또는 귀하의 요청으로 |
| 애플리케이션: | 지질 탐사 | 드릴링 각도: | 90 ~75° |
| 천공 직경: | 주문 제작됩니다 | 차원: | 1100*600*500mm, 600*650*2330mm, |
| 보증: | 12개월 | 애프터 서비스는 제공되었습니다: | 화면 기술 지원 |
| 강조하다: | 장비를 꿰뚫는 개인적 공학,OCM (상대방 상표제품) 가지고 다닐 수 있는 수력 우물 굴착 장치,150 미터 가지고 다닐 수 있는 수력 우물 굴착 장치 |
||

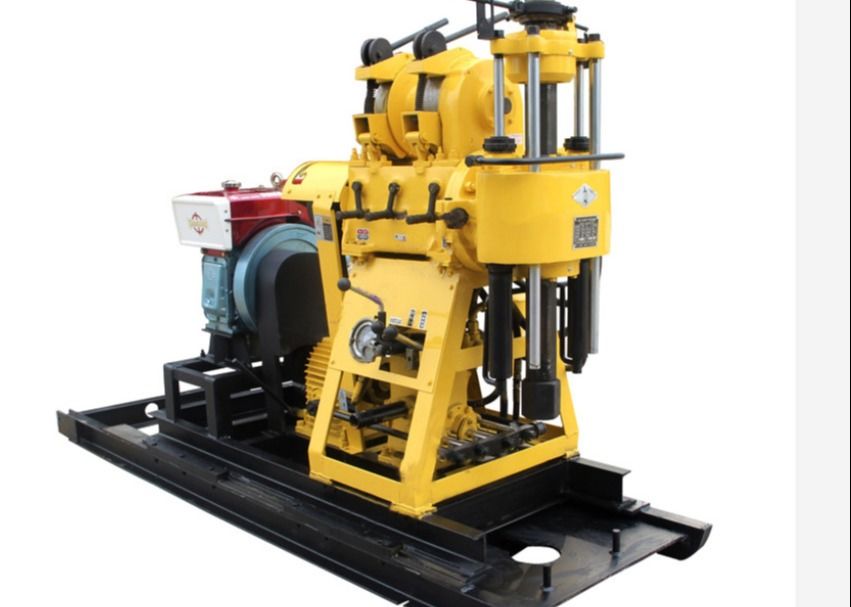

XY-1A 150m 물 우물 엔지니어링 드릴링 리그
XY-1A 엔지니어링 드릴링 리그난소개
작은 드릴 리그 가족 우물, 굴착 산업 우물 및 굴착 조사 지질 샘플링, SPT 서비스 등에 많이 사용됩니다.클라이언트 요구에 따라 50-200mm 또는 더 큰.
XY-1A 엔지니어링 드릴링 리그매개 변수
| Xy -1 A 굴착장 | 구멍 직경 | mm | 150 |
| 뚫어 진 깊이 | m | 150 | |
| 굴착 파이프 지름 | mm | 42 | |
| 구멍 기울기 | ° | 90° ∼ 75° | |
| 리그 차원 (L×B×H) | mm | 1640 × 1030 × 1440 | |
| 굴착 무게 (기관 제외) | 1kg | 500 | |
|
자이로스코프
|
스핀드 속도 (삼 블록) | r/min | 142,285,570 |
| 스핀드 이동 | mm | 450 | |
| 최대 이동 속도 | m/min | 3 | |
| 수직 최대 공급 힘 | KN | 15 | |
| 수직 최대 승강 | KN | 25 | |
| 윙러스 | 호스팅 용량 (단속 로프) | KN | 10 |
| 드럼 속도 | r/min | 55,110,220 | |
| 드럼 둘레 속도 | m/s | 0.42,0.84,1.68 | |
| 드럼 지름 | mm | 145 | |
| 철사선의 지름 | mm | 9.3 | |
| 로프 무게 | m | 27 | |
|
브레이크의 지름
|
mm | 230 | |
| 브레이크 밴드 너비 | mm | 50 | |
| 물 펌프 | 펌프 유형 | 수평 단일 실린더 복수 작용 | |
| 최대 이동량 |
L/min |
95(77) | |
|
최대 허용 압력
|
MPa | 1.2 | |
| 작업 압력 | MPa | 1.2 | |
| 실린더 지름 | mm | 80 | |
| 오일 펌프 | 펌프 유형 | 기어 펌프 | |
| 전력 | KW | 16.2 | |
| 정량 압력 | MPa | 12.5 | |
| 모터 타입 | YBC-12/125 | ||
| 이동 | L/r | 12 | |
| 가속도 | r/min | 2000 |
XY-1A 엔지니어링 드릴링 리그 장점
1마지막 구멍이 75mm와 46mm의 지름이 되면, 정규 구멍 깊이는 각각 100m와 180m입니다. 최대 구멍 깊이는 각 구멍에서 뚫린 구멍의 110%를 초과하지 않습니다.최대 허용 구멍 지름은 150mm입니다.
2.하이드라울릭 공급 장치, 높은 굴착 효율, 노동력을 줄입니다.
3리그는 상부 구형 턱 포착 장치와 정지없이 교체 할 수있는 여섯 각 구동 굴착 막대기를 갖추고 있으며 높은 효율성과 안전성 및 신뢰성입니다.
4구멍 안의 압력을 조절하기 위해 구멍 바닥 압력 측정기가 장착되어 있습니다.간편한 운송 및 평야 또는 산악 지역에서 작업에 적합합니다..
공학 뚫기 리그 코어 튜브 설치
변압 지름 관절의 구석에 리퍼를 묶어, 린치의 오른쪽 손잡이를 움직여 패드 포크를 가져, 구멍 뚫린 파이프를 꺼내, 핵심 튜브를 설치구멍의 꼭대기에 굴착 도구를 올려, 린치의 왼쪽 손잡이를 지속적으로 움직이고, 균일한 속도로 구멍으로 드릴 도구를 낮추십시오. 변압 지름 관절의 구도가 입구에 가까이있을 때,패드 포크를 사용하여 리퍼를 차단하고 제거하십시오..
진저우 시탄 기계 장비 회사 주력 제품:
기압 굴착장 / 공기 굴착장 (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500,ST-600,ST-800 및 기타 기압 물 우물 굴착장) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 및 30 충격 드릴링 리그,ZLJ 시리즈 터널 드릴링 리그 및 기타 지질 드릴링 기계BW160,BW200,BW250,BW850 시리즈 굴착 진흙 펌프), 굴착 공기 압축기, 물 우물 굴착 빗 (PDC 굴착 빗, 트리콘 빗, DTH 버튼 빗), 물 우물 굴착 파이프,뚫기 기구 예비 부품 (굴기 막대기), 굴착 막대기 관절, 껍질 파이프, 껍질 결합, 코어 튜브, 코어 튜브 결합, 리프트, 자동 떨어지는 망치, 샘플러, SPT 도구, 랭치 포크, 패드 포크, 잠금 관절), 트랙 트랜스포터
좋은 품질, 전문적인 판매 후 서비스, 주문을 환영합니다
