제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | XY-1A 지질 코어 드릴링 장비 기계 | 전력 유형: | 디젤 / 13.3kw |
|---|---|---|---|
| 모델 번호: | XY-1A | 드릴 깊이: | 150m |
| 사용: | 우물 | 색상: | 노란색, 빨간색 또는 귀하의 요청으로 |
| 적용: | 지질 탐사 | 천공 경사각: | 90 ~75' |
| 천공 직경: | 맞춤형 | 크기: | 1100*600*500mm, 600*650*2330mm, |
| 보증: | 12개월 | 판매 후 서비스 제공: | 비디오 기술 지원 |
| 강조하다: | 150 미터는 굴착 장비를 공동을 만듭니다,지오 기술 엔지니어 코어드릴 장비,장비를 꿰뚫는 150 미터 광물 탐사 |
||

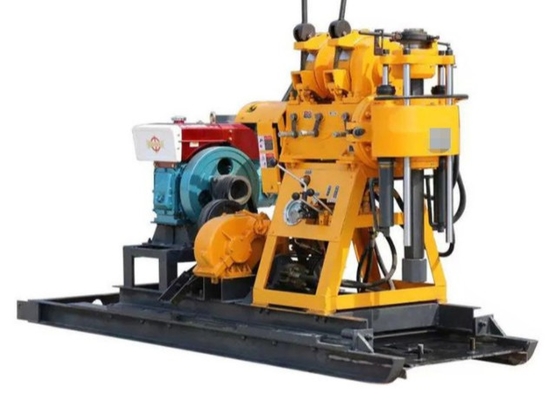

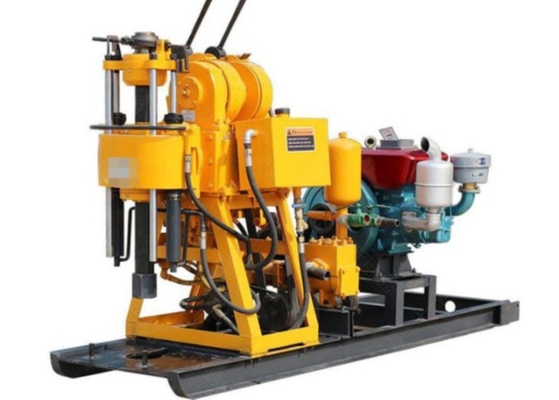

150m 지질 기술 엔지니어 광물 탐사 핵 드릴링 리그
Xy-1a 탐사 핵 굴착 기기 소개
Xy-1a 드릴링 리그는 산업 및 민간 건물, 철도, 수력, 운송, 다리 엔지니어링 지질 탐사에 적합한 수압 공급 휴대용 드릴링 리그입니다.,덤비 기단 및 다른 건물. 평야 또는 언덕 지대에서 작업하기에 적합합니다. 트레일러 구조를 갖추거나 강력한 기동성을 가진 트랙 차체에 부착됩니다.
Xy-1a 탐사 핵 굴착 기기 매개 변수
|
기술 매개 변수
|
|
|
항목
|
매개 변수
|
|
굴착 깊이
|
150m
|
|
굴착 파이프 지름
|
Φ42mm
|
|
수직 셰프트 속도
|
앞으로:61;163;338;654
|
|
역행:45
|
|
|
수직 셰프트 토크
|
1200Nm
|
|
수직 셰프트의 들어올림 힘
|
25KN
|
|
수직 셰프트의 공급 힘
|
20KN
|
|
수직 축 스트로크
|
500mm
|
|
구멍 직경을 통과하는 수직 셰프트
|
Φ46mm
|
|
한 줄로 들어올리는 최대 들어올림 힘
|
15KN
|
|
와이어 로프 직경
|
Φ9.3mm
|
|
속도를 높여
|
0.2;0.52;1.05;20.06m/s
|
|
전력 구성
|
모터 Y160M-4 ((11KW)
|
|
디젤 엔진 S1100 ((12.1KW)
|
|
|
차원 (길이 × 너비 × 높이)
|
1450×970×1280mm
|
|
무게 (전력 제외)
|
500kg
|
Xy-1a 탐사 핵 굴착 기기 장점
(1) 수압 공급과 함께 간편한 조작 및 높은 효율성
(2) 공형 턱과 운전 막대기, 그것은 스핀들 재등화 동안 멈추지 않고 회전 완료 할 수 있습니다.
(3) 바닥 구멍의 압력 지표는 관찰 될 수 있으며 우물 상태는 쉽게 제어 될 수 있습니다.
(4) 손바닥 을 닫고, 편리 한 조작, 안전 하고 신뢰성
(5) 작고 가벼운 크기, 조립, 해체 및 운송에 편리하며 평야 및 산악 지역에 적합합니다.
(6) 팔각형 모양의 절단 스핀드는 더 많은 토크를 줄 수 있습니다.
Xy-1a 코어 드릴링 리그 응용 범위
(1) 지질학적 탐사, 공학적 지질학적 조사 및 콘크리트 구조의 조사 구멍의 종류.
(2) 다이아몬드 비트, 단단한 금속 비트 및 강철 샷 비트 등 다양한 계층으로 선택할 수 있습니다.
(3) 75mm bit 를 사용 하 여 100m, 46mm bit 를 사용 하 여 180m 를 사용 하 여 100m 가량 의 가명 진도 를 가집니다.
굴착 깊이는 용량의 110%를 초과 할 수 없습니다. 초기 구멍의 허용 최대 지름은 150mm입니다.
파리 리그 유지보수 장소
부착장 작동이 잠시 중단되면 부착장 타격 장치 내부에 퇴적물이 침투하지 않도록 약간의 공기 압력을 가해야 한다.파장 기구가 오랫동안 작동하지 않으면, 타격 장치는 고정하기 위해 구멍 바닥에서 1-2m 떨어져 들어
