제품 상세 정보:
결제 및 배송 조건:
|
| Product Name: | Sample Coring SPT 150 Meters Depth Portable Crawler Mounted Drill Rig | Power Type: | Diesel / 13.3kw |
|---|---|---|---|
| Model Number: | XY-1A | Drill depth: | 150m |
| Usage: | Water Well | Color: | Yellow,Yellow or as your rquest |
| Application: | Geological Exploration | Drilling angle: | 90 ~75° |
| Drilling Diameter: | Customized | Dimensions: | 1100*600*500mm, 600*650*2330mm, |
| Warranty: | 12 months | After-sales service provided: | video technical support |
| 강조하다: | 샘플 코어링 크로울러 탑재형 굴착 장비,150 미터 깊이 크로울러 탑재형 굴착 장비,깊은 구멍 천공을 위한 크롤러 부착 장비 |
||

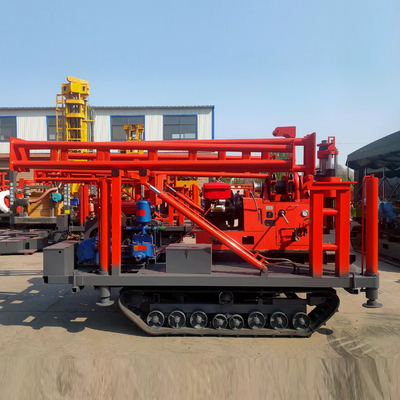

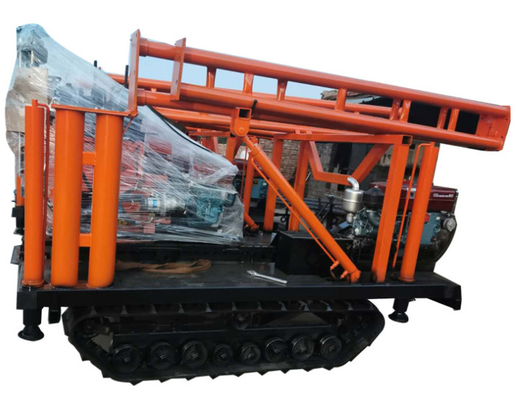

샘플 코어링 SPT 150m 깊이 휴대용 크롤러 장착 드릴 리그
XY-1A 크롤러 장착 드릴 리그 소개
Xy-1a 드릴링 리그는 150m의 드릴링 깊이, 150mm 구멍 지름, 가동 할 수 있는 수압 공급 리그입니다.고속 토크 벨트 및 펌프로 휴대성산업 및 민간 건물, 철도, 수력, 교통, 다리, 덤 기초 및 기타 건물의 엔지니어링 지질 탐사에 적합합니다.
XY-1A 크롤러 장착 드릴 리그기술 데이터
| 굴착 | 회전머리 | ||
|
뚫어 진 깊이
|
최대 150m |
스핀드 속도
|
1010,790,470,295,140 ((r/min) |
|
구멍 직경
|
최대 150m | 스핀드 스트록 | 450km |
| 굴착 막대 지름 | 42mm | 스핀드 당겨 | 최대 15KN |
| 각 범위 | 90~75 | 스핀드 리프팅 용량 | 최대 25KN |
| 오일 펌프 | 물 펌프 | ||
| 모델 | YBC-12/125 | 모델 | 수평 회전 단행 피스톤 펌프 |
| 정량 압력 | 12.5Mpa | 작업 압력 | 최대 1.25Mpa |
| 흐름 속도 | 8ml/r | ||
| 가속도 | 1500r/min | ||
| 호프 | 전력 (디젤) | ||
| 최대 들어올림 용량 | 15KN | 모델 (디젤 엔진) | ZS1105 |
| 호스팅 드럼 혁명 |
121,76,36 ((r/min)
|
정량력 | 12.1KW |
| 드럼 지름 | 140mm | 가속도 | 2200r/m |
| 무게 | 약 600kg | ||
| 크기 | 1620*970*1560mm | ||
XY-1A 크롤러 장착 드릴 리그 장점
1그것은 굴착 효율을 향상시키고 노동 강도를 줄이기 위해 수압 자동 공급 메커니즘을 갖추고 있습니다.
2. 그것은 턱 대신 공 카드 클램핑 메커니즘을 채택하고, 작동하기 쉽고 안전하고 신뢰할 수 있는 비 정지 바를 구현 할 수 있습니다.
3호프트는 강력한 충격에 견딜 수 있는 양면 지원 스타 구조를 형성하기 위해 프레임이 장착되어 있습니다.
4수직 축 박스의 4 세트의 베어링 위치가 회전기가 자갈층과 비석층과 같은 복잡한 지질 조건에 대처 할 수있는 충분한 딱딱함을 보장합니다.
5이 기계는 큰 전송 토크, 편리한 조작 및 유지 보수 무료의 특성을 가진 톱리 클러치를 채택합니다.
XY-1A 크롤러 장착 드릴 리그 응용
XY-1A 드릴링 리그는 주로 지질학적 일반 조사 및 탐사, 도로 및 고층 빌딩 기초 탐사, 콘크리트 구조의 구멍, 강 대저,지구 온도 중앙 에어컨,etc.XY-1 시리즈는 스핀드 코어 지오테크닉 드릴링 리그입니다. 지오건설 및 지오테크닉 탐사 드릴링에 가장 적합합니다.철도 건설수력, 고속도로, 다리,?? 등
코어 튜브 - 코어링 도구
1단층 핵 파이프
단일 파이프 드릴링 도구는 간단한 구조와 편리한 가공을 가지고 있습니다. 그것은 단단한 합금 및 강철 입자 드릴링에 대한 일반적인 코어링 도구입니다.단일 파이프 드릴링 도구의 플러싱 액체는 드릴링 파이프에 의해 코어 파이프로 전송됩니다직접 핵의 꼭대기에 달려있는 드릴 액세서리, 그리고 핵 파이프의 회전으로 인한 핵의 충격과 마찰은 핵을 착용하고 찢는 것이 매우 쉽습니다.그래서 그들은 비교적 완전하고 안정적인 형식에만 적용됩니다..
2이중 코어 튜브
이중층 코어 파이프는 원본 코어 파이프 (외부 파이프) 에 코어 함유 파이프 (내부 파이프) 를 추가하여 형성됩니다. 내부 파이프가 드릴링 중에 회전하는지 여부에 따라,두 가지 유형으로 나눌 수 있습니다.: 복합 연기 및 단일 연기:
이중 계층 이중 작용 핵 튜브 (이중 작용 이중 튜브) - 외부 튜브가 회전하고 내부 튜브도 회전합니다.
이중층 단일 작용 핵 튜브 (single acting double tube) - 외부 튜브가 회전하지만 내부 튜브는 회전하지 않습니다.
이중 계층 코어 파이프는 코어에 세척 액체의 세척 효과를 격리 할 수 있습니다.느슨하고 쉽게 침식되는 형태; 단일 작용하는 이중 파이프는 물과 진동을 격리 할 수 있습니다, . 기본적으로, 단일 작용하는 이중 파이프 드릴의 드릴 액세서리는 다이아몬드 드릴에 사용됩니다.
진저우 시탄 기계 장비 회사 주력 제품:
기압 굴착장 / 공기 굴착장 (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500,ST-600,ST-800 및 기타 기압 물 우물 굴착장) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 및 30 충격 드릴링 리그,ZLJ 시리즈 터널 드릴링 리그 및 기타 지질 드릴링 기계BW160,BW200,BW250,BW850 시리즈 굴착 진흙 펌프), 굴착 공기 압축기, 물 우물 굴착 빗 (PDC 굴착 빗, 트리콘 빗, DTH 버튼 빗), 물 우물 굴착 파이프,뚫기 기구 예비 부품 (굴기 막대기), 굴착 막대기 관절, 껍질 파이프, 껍질 결합, 코어 튜브, 코어 튜브 결합, 리프트, 자동 떨어지는 망치, 샘플러, SPT 도구, 랭치 포크, 패드 포크, 잠금 관절), 트랙 트랜스포터
좋은 품질, 전문적인 판매 후 서비스, 주문을 환영합니다
