제품 상세 정보:
결제 및 배송 조건:
|
| Product Name: | XY-1A Water Well Drilling Rig | Power Type: | Diesel / 13.3kw |
|---|---|---|---|
| Model Number: | XY-1A | Drill depth: | 150m |
| Usage: | Water Well | Color: | Yellow,Yellow or as your rquest |
| Application: | Geological Exploration | Drilling angle: | 90 ~75° |
| Drilling Diameter: | Customized | Dimensions: | 1100*600*500mm, 600*650*2330mm, |
| Warranty: | 12 months | After-sales service provided: | video technical support |
| 강조하다: | 150m 깊이 우물 드릴링 리그,휴대용 시추공 드릴링 머신 150m,13.3kw 시추공 드릴링 머신 |
||

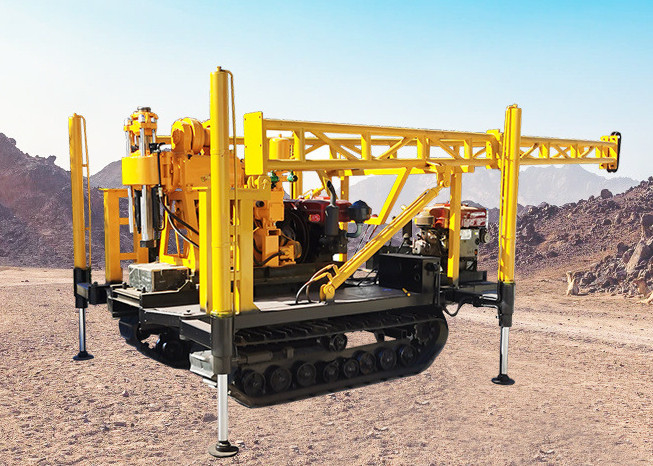

XY-1A 우물 굴착 장비 150미터 깊이
XY-1A 우물 굴착 장비 Introduction
XY-1A 굴착 장비는 주로 지질 일반 조사 및 탐사, 도로 및 고층 건물 기초 탐사, 콘크리트 구조물의 종류의 구멍, 강 둑, 지열 중앙 에어컨 등에 사용됩니다. 소형 굴착 장비는 가족 우물 굴착, 산업 우물 굴착 및 지질 샘플링 조사, SPT 서비스 등에 널리 사용됩니다. 굴착 직경은 고객 요구 사항에 따라 50-200mm 이상입니다.
XY-1A 우물 굴착 장비 기술
| Xy -1 A 굴착 장비 | 굴착 구멍 직경 | mm | 150 |
| 굴착 깊이 | m | 150 | |
| 드릴 파이프 직경 | mm | 42 | |
| 보어홀 경사 | ° | 90°～75° | |
| 장비 치수(L×B×H) | mm | 1640×1030×1440 | |
| 드릴 무게(엔진 제외) | kg | 500 | |
|
자이로스코프
|
스핀들 속도(3블록) | r/min | 142,285,570 |
| 스핀들 이동 | mm | 450 | |
| 최대 이동 속도 | m/min | 3 | |
| 수직 최대 공급력 | KN | 15 | |
| 수직 최대 인상 | KN | 25 | |
| 윈치 | 호이스팅 용량(단일 속도 로프) | KN | 10 |
| 드럼 속도 | r/min | 55,110,220 | |
| 드럼 원주 속도 | m/s | 0.42,0.84,1.68 | |
| 드럼 직경 | mm | 145 | |
| 와이어 로프 직경 | mm | 9.3 | |
| 로프 무게 | m | 27 | |
|
브레이크 직경
|
mm | 230 | |
| 브레이크 밴드 폭 | mm | 50 | |
| 워터 펌프 | 펌프 유형 | 수평 단일 실린더 이중 작용 | |
| 최대 변위 |
L/min |
95(77) | |
|
최대 허용 압력
|
Mpa | 1.2 | |
| 작동 압력 | Mpa | 1.2 | |
| 실린더 직경 | mm | 80 | |
| 오일 펌프 | 펌프 유형 | 기어 펌프 | |
| 전력 | KW | 16.2 | |
| 정격 압력 | Mpa | 12.5 | |
| 모터 유형 | YBC-12/125 | ||
| 변위 | L/r | 12 | |
| 정격 속도 | r/min | 2000 |
XY-1A 우물 굴착 장비 특징
1. 유압 공급 장치로 굴착 효율을 높이고 노동 강도를 줄였습니다.
2. 장비에는 상부 구형 턱 홀딩 메커니즘과 육각형 켈리가 장착되어 있어 중단 없이 교체할 수 있으며 효율성이 높고 안전하며 신뢰할 수 있습니다.
3. 구멍 내부의 상태를 제어하기 위해 압력을 나타내는 구멍 바닥 압력 게이지가 장착되어 있습니다.
4. 컴팩트한 구조, 작은 부피, 경량, 높은 분리성, 쉬운 운송 및 평원에서의 작업에 적합합니다.
현장 조사 및 토양 조사
현장 조사 또는 토양 탐사는 제안된 건설 현장의 지하 조건에 대한 정보를 얻기 위해 수행됩니다. 토양 탐사는 현장의 자연 토양 퇴적물의 프로파일을 결정하고, 토양 샘플을 채취하고, 토양의 공학적 특성을 결정하는 것으로 구성됩니다.
리프터를 가변 직경 조인트의 홈에 버클을 채우고, 윈치의 오른쪽 핸들을 움직여 패드 포크를 가져와 천공 파이프를 꺼내고, 코어 튜브를 설치하고, 굴착 도구를 보어홀 상단으로 들어 올리고, 윈치의 왼쪽 핸들을 계속 움직여 굴착 도구를 균일한 속도로 보어홀에 내립니다. 가변 직경 조인트의 홈이 입구에 가까워지면 패드 포크를 사용하여 리프터를 막고 제거합니다.
우물 굴착 장비의 굴착 과정에서 어떤 측면에 주의해야 할까요?
비트는 우물 굴착 장비의 굴착에서 매우 중요한 역할을 하지만, 비트의 품질은 우물 굴착의 효율성과 품질에 직접적인 영향을 미칩니다. 따라서 선택 과정에서 하부 비트의 선택 및 사용에 주의해야 합니다. 드릴 비트를 작동할 때는 더 나은 생산 및 작동을 위해 몇 가지 측면에 주의해야 합니다.
1. 우물 굴착 장비의 드릴 비트의 굴착 구조가 굴착된 후에는 중앙 굴착 도구를 제때 교체해야 합니다. 먼저 구멍 바닥을 청소한 다음 구멍 바닥의 잔류물을 날려야 합니다. 드릴 비트가 회전을 멈춘 후 우물 굴착 장비의 굴착 도구를 천천히 들어 올릴 수 있습니다. 인상력이 굴착 도구를 들어 올릴 만큼 충분할 때 가장 적절합니다.
2. 굴착 과정에서 우물 굴착 장비의 드릴 비트를 요약해야 합니다. 또한 케이싱의 후속 상황을 주의 깊게 관찰하고, 구멍의 특정 상황을 적시에 이해하고, 필요한 경우 구멍을 깨끗하게 유지해야 합니다. 또한 굴착 과정에서 우물 굴착 장비의 드릴 비트를 억지로 빼내서는 안 됩니다.
3. 때로는 우물 굴착 장비의 구멍 바닥에 잔류 암석 슬래그가 더 많을 수 있으며, 편심 비트의 회전 부분이 암석 슬래그에 의해 막혀서 수축 및 생산에 영향을 미칩니다. 이 경우 공기압을 전달하고 구멍을 다시 청소하고 DTH 해머가 짧은 시간 안에 작동하도록 한 다음 중앙 굴착 도구를 다시 들어 올려야 합니다.
